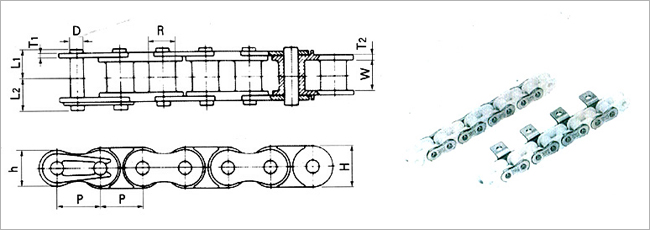

ISO鏈號 | 節距 | 滾子 直徑 | 內節 內寬 | 銷軸 直徑 | 銷軸 長度 | 鏈板 厚度 | 外鏈板 厚度 | 內鏈板 厚度 | 極限拉 伸載荷 | 每米 長重 |
p | R | W | D | L1/L2 | T1/T2 | h | H | Q | q | |
mm | mm | mm | mm | mm | mm | mm | mm | kN | kg/m | |
RF35PC | 9.525 | 5.08 | 4.78 | 3.59 | 6.85/7.85 | 1.25/2.2 | 7.8 | 9.0 | 0.18 | 0.22 |
RF40PC | 12.70 | 7.9 | 7.95 | 3.97 | 8.25/9.95 | 1.5/1.5 | 10.4 | 12.0 | 0.44 | 0.39 |
RF50PC | 15.875 | 10.16 | 9.53 | 5.09 | 10.30/12.00 | 2.0/2.0 | 13.0 | 15.0 | 0.69 | 0.58 |
